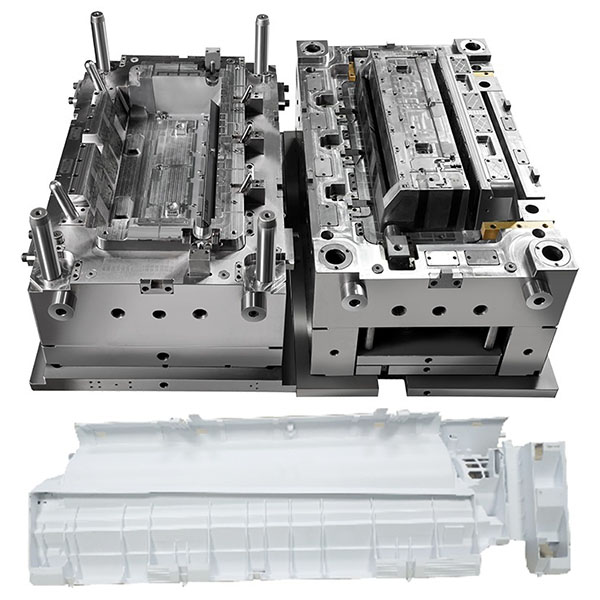

gaisa kondicioniera vidējā rāmja injekcijas veidņi izturīgs dizains

Gaisa kondicionētāju vidējās rāmja injekcijas veidņi uzsver dimensiju precizitāti, montāžas piemērotību, struktūras stingrību un virsmas kvalitāti, atbilst dažādām inženierijas plastmasas un virsmas tekstūras prasībām un tiek plaši izmantoti dzīvojamo un komerciālo gaisa kondicionētāju vienību un komponentu ražošanā.

Tipiski pielietojumi:

1. vidējie rāmji, atbalsta rāmji un starpsienas iekštelpu vai āra vienībām.
2. montāžas pamatnes un fiksējošas konstrukcijas shēmām un vadības mezgliem.
3. nostiprināšanas un vadības konstrukcijas ventilatoriem, gaisa vadiem, filtriem un izplūdes komponentiem.
4. kombinētas funkcionālās detaļas, kas integrē fiksatorus, tapu pozīcijas un ieliktņu vietas, lai samazinātu sekundāro montāžu.

veidņu struktūra un dizaina apsvērumi:

1. dobuma konfigurācija un izkārtojums: izvēlieties vienkārša vai daudzdobuma dizainu atkarībā no detaļas izmēra un mērķa ražošanas apjoma; simetriskām vai vairāku versiju detaļām apsveriet saskaņotas formas vai savstarpēji aizvietojamus serdeņus.
2. vārstu sistēma: prioritizējiet karstā vai aukstā vārsta izvēli atbilstoši materiāla un izskata prasībām; izmantojiet mikro vārstus vai vārstu tapas plānās sienās vai izskata ziņā kritiskās vietās, lai samazinātu vārstu pēdas.
3. Dzesēšanas kontūri un temperatūras kontrole: līdzvērtīgi dzesēšanas kontūri un lokalizēti sildīšanas/temperatūras kontroles dizaini var ievērojami samazināt deformāciju un dimensiju novirzes, kā arī saīsināt cikla laiku.
4. dobuma un atskaites punktu apstrāde: nepieciešama precīza apstrāde un stabila atskaites punktu pozicionēšana montāžas atskaites punktu virsmām un lokalizācijas caurumiem; nepieciešamības gadījumā piemērojiet cietā hroma pārklājumu vai spoguļveida apdari, lai uzlabotu izturību pret nodilumu un virsmas kvalitāti.
5. izmešanas un sānu mehānismi: projektējiet sānu vilkšanas, slīdņus vai saliktus izmešanas mehānismus pogām, iekšējiem izvirzījumiem vai pēc ievietošanas vietām, lai aizsargātu plānās ribas un mazās detaļas no bojājumiem vai deformācijām.
6. spriedzes kontrole un plūsmas līdzsvars: samaziniet plūsmas izraisītas spriedzes koncentrācijas un nevienmērīgu saraušanos, izmantojot atbilstošu ribu izkārtojumu, sienu biezuma pārejas, nošķautumus un apgriešanas pozīciju izkārtojumu.

bieži izmantotie materiāli un ieteikumi materiālu izvēlei:

1. bieži izmantotie inženierijas plastmasas materiāli: ABS, PC, ABS, PC, PPE, PA (ar stikla šķiedras pastiprinājumu) un TPE (elastīgiem kontaktiem vai blīvēm).
2. funkcionālās prasības: detaļām, kas atrodas elektriskās komponentes tuvumā vai kam nepieciešama ugunsdrošība, dodiet priekšroku materiāliem, kas atbilst UL94 vai attiecīgajiem ugunsdrošības standartiem; ilgtermiņa iedarbībai vai augstas temperatūras vidēm apsveriet siltumizturīgas un pretiekaisuma sastāvu izmantošanu.
3. materiālu izvēles apsvērumi: mehāniskā izturība, izturība pret nogurumu, dimensiju stabilitāte, izturība pret karstumu un laika apstākļiem, virsmas apstrādājamība un izmaksas.

Ielejamo formu liešanas process un ražošanas plūsma:

1. izmēģinājuma liešana un parametru pārbaude: sākotnējā izmēģinājuma liešanā jāpārbauda pildījuma modeļi, spiediena uzturēšanas profili, dzesēšanas efektivitāte un deformācijas uzvedība; nepieciešamības gadījumā optimizējiet dizainu, izmantojot liešanas plūsmas analīzi (Moldflow).
2. Procesa fiksēšana: apstipriniet injekcijas ātrumu, turēšanas laiku/spiedienu, veidnes temperatūru un dzesēšanas laiku, kā arī izveidojiet procesa specifikācijas (SOP) un kontroles diagrammas.
3. masveida ražošana un tiešsaistes kontrole: izmantojiet SPC, tiešsaistes izskata pārbaudi un galveno izmēru paraugu ņemšanu, lai nodrošinātu stabilitāti, un izveidojiet trauksmes un līnijas apstādināšanas procedūras noviržu gadījumiem.
4. pēcapstrāde un montāžas sagatavošana: veiciet atgriezumu noņemšanu, ievietojiet montāžu, ievietojiet tapas vai veiciet termisko fiksēšanu un pirms montāžas veiciet funkcionālo un piemērotības pārbaudes.
