Alumīnija keramikas CNC apstrāde prasīgiem lietojumiem

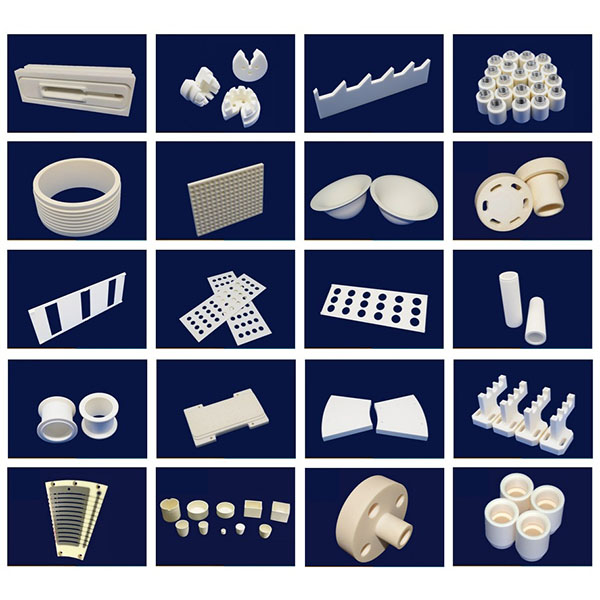

CNC apstrādāti alumīnija keramikas izstrādājumi tiek plaši izmantoti tādās jomās kā elektriskā izolācija, blīvējuma komponenti, nodilumizturīgi uzlikas, sensoru atbalsti, vārstu sēdekļi un augsttemperatūras konstrukcijas detaļas.

Galvenās CNC apstrādātas alumīnija keramikas priekšrocības:

1. Plaša pieredze alumīnija oksīda apstrādē, laba materiāla lūzumu un skaidu evakuācijas īpašību pārzināšana, samazinot apstrādes defektu skaitu.
2. Precīza dimensiju un ģeometrijas kontrole, atbalstot mikronu līmeņa vai augstākas precizitātes prasības (atkarībā no ģeometrijas un materiāla).
3. Dimanta instrumenti un ultraprecizitātes slīpēšanas/pulēšanas procesi, lai nodrošinātu zemu raupjumu un labu iekšējo caurumu un savienojamo virsmu ģeometrisko formu.
4. Profesionāli stiprinājumi, temperatūras kontrole un vibrāciju kontroles risinājumi, lai samazinātu apstrādes spriedzi un deformācijas risku plānās sienas detaļās.
5. Pilnīgas kvalitātes vadības un funkcionālās testēšanas sistēmas, lai atbalstītu prototipa validāciju un konsekventu partiju piegādi.

Iekārtas un instrumenti:

1. Mašīnas: Augstas stingrības CNC virpas, trīsasu un piecuasu apstrādes centri, iekšējās/ārējās cilindriskās slīpmašīnas, virpošanas-slīpēšanas kombinētās mašīnas un ultraprecizitātes vārpstas, lai nodrošinātu daudzfunkcionālu ārējo profilu, iekšējo caurumu, gala virsmu un sarežģītu dobumu apstrādi.
2. Instrumenti un palīgmateriāli: dimanta virpošanas instrumenti, dimanta galvas frēzes, dimanta slīpēšanas ratiņi, PCD instrumenti un ultracieti pārklāti instrumenti, kopā ar ultraplāniem abrazīviem un pulēšanas palīgmateriāliem; instrumentu ģeometrija un griešanas/slīpēšanas parametri ir optimizēti dažādiem alumīnija oksīda veidiem.
3. Palīgiekārtas: temperatūras kontroles un termostata ierīces, vibrāciju slāpēšanas ierīces, ultraaugsta spiediena dzesēšana ar daļiņu filtrāciju, tiešsaistes mērīšana un automatizētas iekraušanas/izkraušanas sistēmas, lai uzlabotu apstrādes stabilitāti un partijas vienveidību.

Galvenās alumīnija keramikas CNC apstrādes metodes:

1. Precīza virpošana un urbšana: ārējo un iekšējo atskaites punktu noteikšana, rupjā un pusapstrādes operāciju veikšana, koncentrētības un aksiālo izmēru kontrole.
2. Dimanta slīpēšana un honēšana: izmantojiet rupjas apstrādes, apdares un honēšanas ciklus, lai panāktu stingras iekšējā diametra pielaides un zemu virsmas raupjumu, kas piemērots gultņu savienojumiem un blīvējuma saskarnēm.
3. Apstrāde ar ultraskaņas vibrāciju (USM): piemērojiet ultraskaņas vibrāciju plānās sienās, slaidos vai sarežģītos elementos, lai samazinātu griešanas spēkus un novērstu plaisu izplatīšanos.
4. EDM un mikromehāniska apstrāde: precīzi apstrādājiet vietējās ģeometrijas, kuras ir grūti apstrādāt tieši, piemēram, sarežģītas iekšējās dobumas, aklās caurumas un pozicionēšanas slotiņas.
5. Pulēšana un ķīmiskā mehāniskā pulēšana (CMP): izveidojiet spoguļveida virsmas uz blīvējuma virsmām un kritiskām savienojuma virsmām, lai samazinātu berzi un minimizētu daļiņu ieslodzīšanu.

Dzesēšana, skaidu evakuācija un stiprinājumu konstrukcija:

1. Dzesēšanas stratēģijas: izmantojiet kontrolētu dzesēšanu un augsti filtrētus smērvielas, un, ja nepieciešams, kombinējiet ar dzesēšanas šķidruma cirkulāciju un temperatūras kontrolētiem stiprinājumiem, lai izvairītos no lokālas pārkaršanas, termiskā stresa vai dimensiju novirzes.
2. Skaidu evakuācija un tīrīšana: Optimizējiet instrumentu trajektorijas un skaidu kanālus, izmantojiet ultraskaņas un augstspiediena tīrīšanu, vakuuma skaidu noņemšanu un gaisa pūšanu, lai novērstu daļiņu iespiešanos apstrādātajās virsmās un ietekmi uz savienojuma precizitāti.
3. Fiksēšanas risinājumi: pielāgotas mandreļi, koncentriski atbalsti un daudzpunktu atbalsta fiksatori, izmantojot elastīgas fiksācijas un spriedzes izkliedēšanas konstrukcijas, lai samazinātu fiksācijas izraisītu spriedzes koncentrāciju un novērstu plānās sienas detaļu deformāciju.

Apstrādājami materiāli un tipiski pielietojumi:

1. Materiāli: dažādi alumīnija oksīda keramikas materiāli (Al2O3 dažādas kvalitātes un modificētas sistēmas), alumīnija oksīda kompozītkeramika un pārklāta alumīnija oksīda keramika.
2. Tipiski pielietojumi: elektriskās un elektroniskās izolācijas komponenti, keramiskās bukses un uzlikas, blīvējuma gredzeni un vārstu sēdekļi, nodilumizturīgas uzlikas, sensoru atbalsta konstrukcijas, sūkņu un šķidruma kontroles komponenti, medicīniskās un optiskās detaļas utt.

Projektēšanas ieteikumi un ražošanas piezīmes:

1. Sienu biezums un garuma un diametra attiecība: izvairieties no pārāk plānām sienām vai pārāk lielas garuma un diametra attiecības. Saglabājiet fiksēšanas zonas vai nepieciešamības gadījumā pievienojiet nostiprinājuma ribas, lai uzlabotu ražošanas iespējas un gala detaļas izturību.
2. Fasas un noapaļojumi: nodrošiniet atbilstošas fasas vai noapaļojumus pie caurumu ieejām, gala virsmām un montāžas malām, lai samazinātu sprieguma koncentrāciju un atvieglotu instrumentu caurlaidi un montāžu.
3. Apstrādes pielaide un pielaides: rasējumos skaidri norādiet rupjās apstrādes un apdares pielaides un montāžas pielaides; saglabājiet materiālu uz kritiskajām savienojuma virsmām galīgajai slīpēšanai un testēšanai.
4. Sinterēšana un izmēru novirzes: Ņemiet vērā izmēru novirzes un atlikušās spriedzes pēc alumīnija oksīda sinterēšanas; ja nepieciešams, rezervējiet apstrādes pielaidi vai piemērojiet kompensācijas stratēģijas procesā.

Apstrādes precizitāte un virsmas kvalitāte:

1. Dimensiju un ģeometriskā precizitāte: izmantojot pakāpenisku apstrādi, tiešsaistes mērījumus un korekcijas, var stingri kontrolēt ārējo diametru, iekšējo diametru, koncentrētību un gala virsmas paralelitāti, lai izpildītu augstas precizitātes savienojuma prasības.
2. Virsmas raupjums: Apvienojot slīpēšanas, honēšanas un pulēšanas procesus, var panākt zemu Ra virsmu iekšējos caurumos un savienojuma virsmās, lai uzlabotu darbības vienmērīgumu un kalpošanas ilgumu.
3. Defektu kontrole: samaziniet plīsumus, skrambas un ieslēgumus, optimizējot procesa parametrus, pakāpenisku sprieguma noņemšanu un nepieciešamās mikroskopiskās vai nedestruktīvās pārbaudes (piemēram, optiskā mikroskopija, X/CT).
