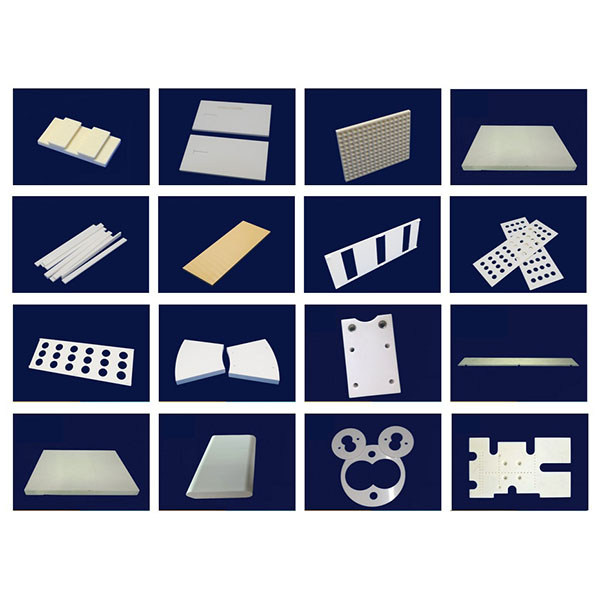

Keramikas plākšņu CNC apstrāde precīzijas detaļām

Izmantojot specializētas iekārtas, dimanta instrumentus un stingras procesu plūsmas, mēs varam izpildīt augstas prasības attiecībā uz keramikas plākšņu dimensiju precizitāti un virsmas kvalitāti elektronikas, pusvadītāju, rūpniecisko iekārtu, optisko substrātu un augsttemperatūras siltuma vadības jomās.

Keramikas plākšņu, iekārtu un instrumentu CNC apstrāde:

1. 1. Mašīnas un stingrība: Lai nodrošinātu vibrāciju slāpēšanu un ģeometrisko stabilitāti apstrādes laikā, tiek izmantotas augstas stingrības CNC frēzēšanas/slīpēšanas mašīnas un precīzijas vārpstas.
2. 2. Instrumenti un palīgmateriāli: dimanta instrumenti, dimanta slīpēšanas diski un speciālas ierīces tiek izmantotas, lai pielāgotos keramikas materiālu augstajai cietībai, uzlabojot materiāla noņemšanas efektivitāti un vienlaikus samazinot skaidu veidošanos un plaisāšanu.

Keramikas plākšņu CNC apstrāde, galvenās apstrādes metodes:

1. 1. Precīzā frēzēšana un virsmas slīpēšana: izmanto, lai panāktu plākšņu līdzenumu un biezuma vienveidību.
2. 2. Apstrāde ar ultraskaņas vibrāciju (USM) un dimanta slīpēšana: uzlabo griešanas efektivitāti un samazina plaisu veidošanās risku.
3. 3. Stiepļu EDM un mikromehāniska apstrāde: augstas precizitātes formēšana sarežģītām rievām, caurumiem vai lokalizācijas struktūrām.
4. 4. Pulēšana un ķīmiskā mehāniskā pulēšana (CMP): izmanto, lai panāktu spoguļveida vai ultra zemu raupjumu virsmas, kas atbilst optisko vai pusvadītāju lietojumu prasībām.

Dzesēšana, skaidu evakuācija un nostiprināšana:

1. 1. Dzesēšanas stratēģijas: izmantojiet kontrolētu dzesēšanu un smērvielas, lai samazinātu siltuma uzkrāšanos, novēršot termiskos plīsumus un termisko spriedzi.
2. 2. Skrapu evakuācijas dizains: speciālas skrapu evakuācijas sistēmas un optimizēti instrumentu ceļi, lai izvairītos no daļiņu iegūšanas un virsmas bojājumiem.
3. 3. Nostiprināšanas risinājumi: pielāgotas stingras nostiprināšanas ierīces un elastīgi atbalsti, lai samazinātu deformāciju un nodrošinātu atkārtojamu pozicionēšanas precizitāti.

Apstrādājami materiāli un lietošanas scenāriji:

1. 1. Tipiski materiāli: blīvs alumīnija oksīds (Al2O3), silīcija nitrīds (Si3N4), silīcija karbīds (SiC), alumīnija nitrīds (AlN) un citi blīvi keramikas materiāli un keramikas kompozīti.
2. 2. Tipiski pielietojumi: pusvadītāju substrāti un atbalsti, optiskie un sensoru substrāti, augsttemperatūras siltuma vadības plāksnes, nodilumizturīgi oderējumi, precīzijas mehāniskie mezgli un elektriskās izolācijas strukturālās sastāvdaļas.

Projektēšanas ieteikumi un ražošanas apsvērumi:

1. 1. Plāksnes biezums un atbalsts: izvairieties no pārāk plānām plāksnēm vai nodrošiniet atbilstošu atbalstu apstrādes laikā, lai samazinātu deformācijas un lūzumu risku.
2. 2. Noapaļojumi un fasetes: piemērojiet atbilstošus noapaļojumus caurumiem un spraugām, lai samazinātu sprieguma koncentrāciju un uzlabotu ražošanas iznākumu.
3. 3. Detalju segmentācija un montāža: Īpaši dziļām/plānām vai sarežģītām iekšējām dobumu struktūrām ieteicams apstrādāt vairākas detaļas un pēc tam tās montēt, lai uzlabotu ražīgumu un samazinātu izmaksas.
