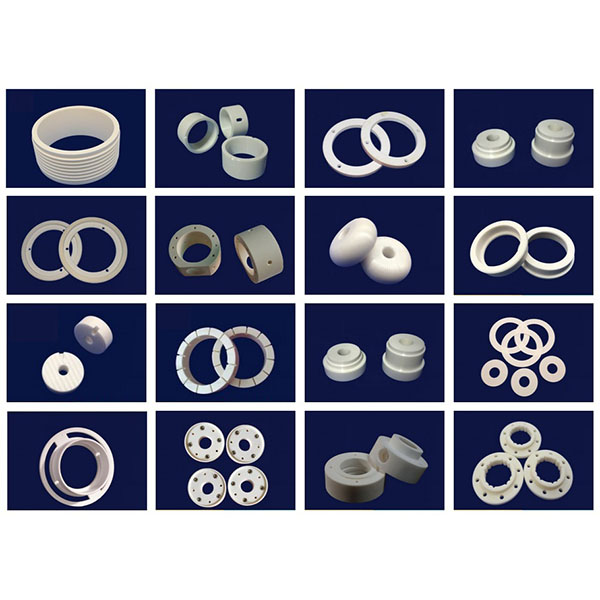

Keramisko gredzenu CNC apstrāde augstas veiktspējas detaļām

Izmantojot specializētus darbgaldu, dimanta instrumentus un izstrādātus procesus, mēs panākam precīzu formēšanu, zemus berzes koeficientus un izcilu nodilumizturību un korozijas izturību, kas pielāgota keramikas materiālu augstajai cietībai un trauslumam. Šīs iespējas padara mūsu produktus plaši piemērotus gultņu gredzeniem, vārstu sēdekļiem, sensoru gredzeniem, blīvējuma paplāksnēm un dažādām gredzenveida detaļām, kas darbojas augstā temperatūrā, augstas nodilumizturības vai korozīvās vidēs.

Iekārtas un instrumenti:

1. Mašīnas un stingrība: Aprīkots ar augstas stingrības CNC virpām, trīsasu un piecuasu CNC apstrādes centriem, iekšējiem un ārējiem cilindriskajiem slīpēšanas stendiem, honēšanas mašīnām, precīzijas virpošanas-slīpēšanas kombinētām mašīnām un specializētām mikro-precizitātes apstrādes iekārtām, lai atbilstu fiksēšanas, pozicionēšanas un atkārtojamības precizitātes prasībām maziem diametriem, augstam diametra un biezuma attiecībai un plānām sienām gredzenveida detaļām.
2. Instrumenti un palīgmateriāli: Izmantojot dimanta iekšējos un ārējos virpošanas instrumentus, dimanta galvas frēzes, dimanta slīpēšanas ratiņus, ultracietos pārklātos instrumentus un smalkās slīpēšanas palīgmateriālus, mēs optimizējam instrumentu ģeometriju un keramikas griešanas/slīpēšanas parametrus, lai samazinātu skaidu veidošanās, plaisāšanās un termiskā bojājuma risku.
3. Palīgiekārtas: augstas precizitātes vārpstas, temperatūras kontrolētas stiprinājuma ierīces, ultraaugsta spiediena dzesēšanas un daļiņu filtrēšanas sistēmas, vibrāciju slāpēšanas ierīces un specializētas stiprinājuma ierīces (mandreļi, uzmavas, elastīgas pozicionēšanas ierīces), lai nodrošinātu apstrādes stabilitāti un virsmas integritāti.

Galvenās apstrādes metodes keramikas gredzenu CNC apstrādei:

1. Precīza virpošana un iekšējā/ārējā urbšana: izmanto, lai noteiktu atskaites punktus uz sagatavēm, koncentrisku pozicionēšanu un pusapstrādi, lai nodrošinātu iekšējo un ārējo asi un gala virsmas atskaites punktu atbilstību.
2. Iekšējā un ārējā slīpēšana un honēšana: izmanto dimanta slīpēšanas un smalkas honēšanas procesus, lai panāktu stingras radiālās pielaides un zemu virsmas raupjumu, atbilstot rullēšanas vai slīdēšanas savienojumu prasībām.
3. Ultraskaņas vibrācijas palīdzības apstrāde (USM) un ultraprecizitātes slīpēšana: samazina griešanas spēkus un nomāc plaisu izplatīšanos, īpaši piemērota plānās sienas vai ļoti trauslām keramikas gredzenu struktūrām.
4. EDM un mikromehāniska apstrāde: vietējai formēšanai un apgriešanai sarežģītām ģeometrijām, iekšējām/ārējām rievām, pozicionēšanas atslēgas caurumiem vai ļoti maziem caurumiem.
5. Pulēšana un ķīmiskā mehāniskā pulēšana (CMP): spoguļveida apdare uz blīvējuma kontaktvirsmām vai slīdošām savienojuma virsmām, lai samazinātu berzi un uzlabotu blīvējumu un kalpošanas ilgumu.

Dzesēšana, skaidu evakuācija un nostiprināšana:

1. Dzesēšanas stratēģijas: izmantojiet kontrolētu dzesēšanu un filtrētus smērvielas, apvienojot ar temperatūras kontrolētiem stiprinājumiem vai dzesēšanas cirkulāciju, lai izvairītos no lokālas temperatūras paaugstināšanās, kas var izraisīt termisko spriedzi un dimensiju novirzes.
2. Skaidu evakuācija un tīrīšana: Optimizējiet instrumentu ceļus un skaidu evakuācijas kanālus gredzenveida detaļām, kombinējot ar ultraskaņas un augstspiediena tīrīšanu, gaisa pūšanu un vakuuma skaidu noņemšanas procesiem, lai novērstu daļiņu iespiešanos savienojuma vai blīvējuma virsmās, kas varētu ietekmēt veiktspēju.
3. Fiksēšanas risinājumi: pielāgotas mandreļi, koncentriski fiksatori, elastīgas skavas un daudzpunktu atbalsta konstrukcijas, lai nodrošinātu stabilitāti un novērstu plānās sienas vai plānas gredzenveida detaļas deformāciju apstrādes laikā.

Apstrādājami materiāli un tipiski pielietojumi keramisko gredzenu CNC apstrādei:

1. Tipiski materiāli: alumīnija oksīds (Al2O3), silīcija nitrīds (Si3N4), silīcija karbīds (SiC), alumīnija nitrīds (AlN), funkcionāli keramikas kompozītmateriāli un pārklāta keramika.
2. Tipiski pielietojumi: gultņu gredzeni, vārstu sēdekļu gredzeni, blīvējuma gredzeni, pozicionēšanas gredzeni, šķidruma kontroles un mērīšanas gredzenu komponenti, sensoru aizsardzības gredzeni, nodilumizturīgi un korozijizturīgi gredzenveida komponenti pusvadītāju un ķīmiskajām iekārtām, kā arī augstas precizitātes gredzeni medicīnas un analītiskajiem instrumentiem.

Projektēšanas ieteikumi un ražošanas apsvērumi:

1. Sienu biezums un šķērsgriezuma dizains: izvairieties no pārāk plānām sienām un pārmērīgiem iekšējā/ārējā diametra attiecībām; ja nepieciešams, dizaina fāzē rezervējiet fiksēšanas/atbalsta zonas vai pievienojiet gredzenveida nostiprinājuma ribas, lai uzlabotu ražošanas iespējas un ekspluatācijas uzticamību.
2. Noapaļojumi un nošķautojumi: Iekšējās/ārējās atvērumos, gala virsmās un saskares malās nodrošiniet atbilstošus noapaļojumus vai nošķautojumus, lai samazinātu sprieguma koncentrāciju un atvieglotu apstrādi un montāžu.
3. Pielaides un pielāgošanas pielaides: skaidri norādiet apstrādes pielaides un pielāgošanas pielaides; kritiskām blīvējuma vai rullēšanas savienojuma virsmām jābūt noņemamām, lai veiktu galīgo apdari un regulēšanu.
4. Modularizēta apstrāde: ļoti liela diametra vai īpaši gariem gredzeniem apsveriet segmentētu apstrādi un precīzus montāžas savienojumus, lai samazinātu lūzumu risku un atvieglotu pārbaudi un transportēšanu.
