CNC vadu EDM precīzā griešana stingrām pielaidēm

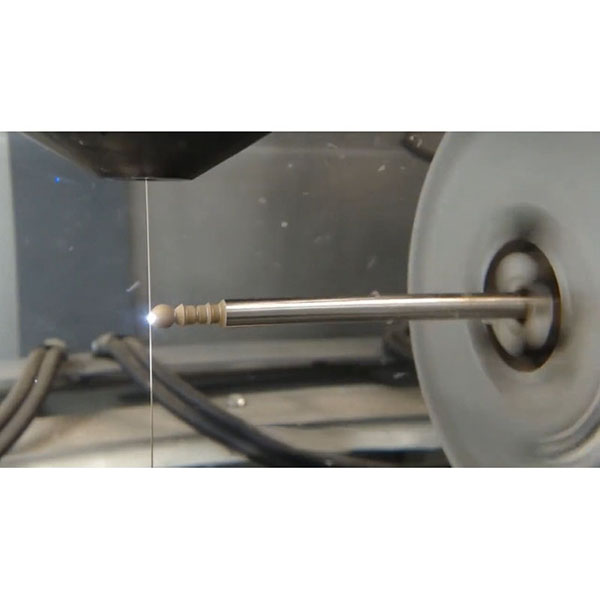

CNC vadu EDM pilnībā kontrolē ciparu programmas, kas nodrošina sarežģītas kontūras, augstu precizitāti un šauru griezumu. Tas ir īpaši piemērots cietiem materiāliem, piemēram, rūdītam tēraudam, cementētajam karbīdam, titāna sakausējumiem un niķeļa sakausējumiem. Salīdzinot ar lāzeru, ūdensstrūklu vai mehānisku griešanu, vadu EDM rada nelielu siltuma ietekmes zonu, zemu spriedzi un minimālu deformāciju, tāpēc tas ir piemērots precīzām formām un augstas precizitātes detaļām.

CNC vadu EDM piemērotie materiāli un detaļu veidi

1. Materiāli: instrumentu tēraudi (piemēram, SKD11, H13, S136), rūdīti tēraudi, cementēts karbīds (volframa karbīds), nerūsējošais tērauds, titāna sakausējumi, niķeļa sakausējumi, vara sakausējumi, vadītspējīga keramika utt.
2. Detaljas: perforēšanas matricas griešanas malas un ieliktņi, dobumu sadalītas detaļas, precīzijas palīgierīces/stiprinājuma detaļas, sarežģītas plaknes kontūras detaļas, plānās sienas un mikroelementu detaļas, precīzijas caurumi un šauras griezuma detaļas.

Iekārtas, stieples un dielektriķi CNC stieples EDM:

1. Mašīnu tipi: lēna stiepļu EDM (augsta precizitāte, izcila virsmas kvalitāte, piemērota veidņiem un precīzām detaļām); ātra stiepļu EDM (augstāka efektivitāte, zemākas izmaksas, piemērota vispārējās precizitātes detaļām).
2. Vads: misiņa vads, pārklāts misiņa vads, molibdēna vads. Izvēle ir atkarīga no griešanas ātruma, precizitātes, virsmas prasībām un izmaksām.
3. Dielektriķis (darba šķidrums): galvenokārt dejonizēts ūdens (DI ūdens), kam nepieciešama stabila vadītspēja un tīrība. Lieto kopā ar filtrēšanas sistēmām, lai saglabātu spraugu tīru un nodrošinātu vienmērīgu atlieku evakuāciju.
4. Piegāde un skalošana: virzīta skalošana no augšējiem/apakšējiem sprausliem, lai nekavējoties noņemtu erozijas produktus un samazinātu īssavienojumus un stieples pēdas.

Procesa parametri un atsauces darba plūsma CNC stiepļu EDM:

1. Procesa pārskatīšana: apstipriniet materiālu, cietību, kontūras precizitāti, virsmas raupjuma mērķus, asu stūru/šauru griezumu prasības un izpildes termiņu.
2. Programmēšana un ceļa plānošana: iestatiet primāro griezumu un otro/trešo skim griezumu, pamatojoties uz kontūru un pielaidi; optimizējiet ieejas/izejas un sākuma caurumu atrašanās vietas, lai izvairītos no sprieguma koncentrācijas un liecību pēdām.
3. Fiksēšana un izlīdzināšana: nodrošiniet detaļas līdzenumu un stabilus atskaites punktus. Iestatiet vadu spriegumu un vadotnes rullīša stāvokli, lai kontrolētu vadu vibrāciju un novirzi.
4. Sākotnējā griešana (rupja griešana): augstāka izlādes enerģija un padeve, lai ātri veidotu kontūru; atstājiet nelielu pielaidi skim griešanai.
5. Smalkais grieziens (apdares grieziens): samaziniet izlādes enerģiju un uzlabojiet stabilitāti, lai novērstu rupja grieziena tekstūru un kļūdas, uzlabojot izmērus un virsmas kvalitāti.
6. Tīrīšana un atgriezumu noņemšana (stiepļu EDM parasti nerada tradicionālus atgriezumus, bet erozijas produkti ir jātīra): notīriet apstrādātās virsmas un dobumus; vajadzības gadījumā veiciet vieglu pulēšanu vai rūsas novēršanu.
7. Pārbaude un uzskaite: pārbaudiet izmērus, formu un virsmas raupjumu; reģistrējiet parametrus un partijas datus, lai nodrošinātu izsekojamību un partiju atbilstības kontroli.

Galvenie tehniskie aspekti CNC stiepļu EDM:

1. Izlādes stabilitāte: kontrolējiet impulsu parametrus (maksimālais strāvas stiprums, impulsa platums, spraugas spriegums) un skalošanas spiedienu, lai samazinātu īssavienojumus un stieples pārtraukumus.
2. Vada spriegums un vadība: atbilstošs spriegums un laba vadības rullīša stāvoklis, lai izvairītos no vada vibrācijas un stūru pārgriešanas; samaziniet ātrumu un optimizējiet kompensāciju asos stūros.
3. Atstarpes kontrole: uzturiet stabilu apstrādes atstarpi un tīru dielektriku, lai nekavējoties noņemtu erozijas atliekas un novērstu oglekļa nogulsnes un stieples pēdas.
4. Otrā un trešā skim-cut stratēģijas: izvēlieties dažādas enerģijas un ātrumus atbilstoši mērķa raupjumam un precizitātei; kopējie skim-cut caurbraucieni ievērojami samazina Ra un profila kļūdas.
5. Termiskā un materiāla ietekme: izmantojiet zema enerģijas pēdējos griezienus cementētiem karbīdiem un ļoti cietiem materiāliem, lai samazinātu mikroplaisas risku; nodrošiniet pareizu nostiprināšanu un enerģijas kontroli plānās sienas detaļām.

Parastie lietošanas scenāriji:

1. Veidņu izgatavošana: perforācijas matricas malas, perforatora/matricas segmentācija, dobumu ieliktņu precīzās kontūras.
2. Precīzijas mehānika un elektronika: sarežģītas 2D kontūras, mikrošauras rievas, vadītspējīgas mikrostruktūras.
3. Aeroskosmika un medicīna: sarežģītas kontūras un šauras rievas detaļās no cietiem materiāliem.
4. Ierīces un stiprinājumi: detaļu novietošana, savienojumu nostiprināšana, precīza plākšņu griešana.

CNC vadu EDM salīdzinājums ar citiem griešanas procesiem:

1. Lāzera griešana: efektīva un ātra, bet siltuma ietekmes un atgriezumu kontrole uz augstas precizitātes asiem stūriem/šaurām rievas ir sliktāka nekā vadu EDM; vadu EDM ir labāka cietiem materiāliem un precīziem kontūriem.
2. Ūdensstrūvas griešana: plaša materiālu pielāgojamība un nav siltuma ietekmes, bet nav tik efektīva kā stiepļu EDM mikroelementiem un ultraprecizitātes kontūrām; virsmas kvalitāte un sīkie elementi ir ierobežoti ar strūvas diametru.
3. Mehāniska frēzēšana/zāģēšana: augsta noņemšanas ātruma un piemērota rupjai apstrādei un strukturālām detaļām, bet grūti sasniegt šauras griezuma līnijas un augstas precizitātes asus stūrus, kas ir raksturīgi stiepļu EDM.
