pasūtījuma vakuuma formēti mašīnu korpusi smagām detaļām

Pielāgojot vakuuma formētas formas un formēšanas parametrus, var panākt augstas precizitātes korpusus, kas precīzi atbilst iekārtu kontūrām, vienlaikus sabalansējot izturības, siltuma izkliedēšanas, montāžas un izskata prasības. Tie ir piemēroti rūpnieciskām iekārtām, instrumentiem, automatizācijas iekārtām un ražošanas līniju skapjiem.

Piemērojamie materiāli un specifikācijas

1. Parastie materiāli: inženierijas plastmasas vai augstas izturības termoplastiskie loksnes, piemēram, ABS, HIPS, PET, PVC, PC, PP utt.; izvēlieties materiālus atbilstoši triecienizturībai, ugunsdrošībai, temperatūras izturībai vai elektriskās izolācijas prasībām.
2. Loksnes biezums: parastais biezums ir no 0,8 mm līdz 6 mm vai biezāks, un to var pielāgot atbilstoši izturības, stingrības un formēšanas prasībām.
3. Virsmām piemērotas apstrādes: atbalsta spīdīgas, matētas, teksturētas apdares, krāsošanu, sietspiedi un plēves laminēšanu, lai atbilstu aizsardzības un zīmola identifikācijas vajadzībām.
4. Funkcionālas formulācijas: papildu materiālu īpašības, piemēram, ugunsdrošība, antistatiskums un UV izturība, lai atbilstu drošības un darba vides prasībām.

Galvenie formēšanas procesa punkti vakuuma formētiem mašīnu korpusiem

1. Sildīšana un mīkstināšana: iestatiet vienotus sildīšanas profilus atbilstoši materiāla veidam un biezumam, lai nodrošinātu vienmērīgu plastifikāciju un precīzu detaļu reproducēšanu.
2. Vakuuma formēšana un spiediena formēšana: izmantojiet vakuuma sūkšanu vai kombinētu vakuuma-spiediena procesu, lai uzlabotu formēšanas precizitāti un izvairītos no plēves izplūšanas vai krunkām.
3. Veidņu dizains: alumīnija vai tērauda veidnes jāprojektē ar dzesēšanas kanāliem, fiksējošiem tapām un ventilācijas atvērumiem atbilstoši korpusa struktūras sarežģītībai, lai nodrošinātu formēšanas konsekvenci un detaļu reproducēšanu.
4. Apgriešana un sekundārā apstrāde: pēc formēšanas veiciet CNC apgriešanu, caurumošanu, vītņu izgriešanu, karstā liekšanu vai karstā locīšanu, lai izpildītu montāžas saskarnes un savienojumu prasības.
5. Montāžas piemērotība: rezervējiet skrūvju caurumus, fiksācijas elementus, vadus un vadu kanālus, lai atvieglotu integrāciju ar metāla pamatnēm, elektroniskām sastāvdaļām vai citām detaļām.

Struktūras un dizaina ieteikumi

1. Sienu biezums un ribas: saprātīgi sadaliet sienu biezumu un pievienojiet nostiprinošas ribas vai pastiprinājumus, lai uzlabotu stingrību un pretestību pret vibrācijām, izvairoties no sprieguma koncentrācijas un deformācijas.
2. Siltuma izkliedēšana un ventilācija: projektējiet ventilācijas atveres, siltuma izkliedēšanas restes vai montāžas pozīcijas siltuma izkliedētājiem iekārtām ar siltumu ģenerējošām sastāvdaļām, lai nodrošinātu stabilu darbību.
3. Atvērumi un interfeisa izkārtojums: optimizējiet durvis, pārbaudes logus, interfeisa izgriezumus un blīvējuma vietas atbilstoši ergonomikas un vadu izvietojuma prasībām, sabalansējot aizsardzību un uzturamību.
4. Moduļu konstrukcija: sadaliet korpusu segmentos vai moduļos, lai atvieglotu apkopi, nomaiņu un standartizētu ražošanu.
5. Virsmā un identifikācija: apsveriet nosaukuma plāksnīšu, emblēmu, pogu un displeja logu novietojumu un nostiprināšanu, lai atvieglotu zīmola identifikāciju un darbības vadību.

Priekšrocības un īpašības

1. Zemas izmaksas instrumenti un ātra prototipēšana: salīdzinot ar injekcijas veidā veidotām detaļām, vakuuma veidotas formas prasa mazākas investīcijas un to izgatavošanas laiks paraugiem un mazām partijām ir īsāks, kas ir piemērots ātrai validācijai un iterācijai.
2. Augsta pielāgojamība: viegli personalizējams atbilstoši iekārtas formai, krāsai un funkcionālajām prasībām.
3. Vieglas un viegli apstrādājamas: materiāli ir viegli un viegli apstrādājami (griešana, urbšana, līmēšana), kas atvieglo montāžu un apkopi uz vietas.
4. Laba virsmas apdare: var panākt gludas vai teksturētas virsmas, lai atbilstu gan izturības, gan estētiskajām prasībām.
5. Savietojamība ar citiem materiāliem: var integrēt ar metāla rāmjiem, blīvēm un siltuma izkliedēšanas komponentiem hibrīda mezgliem, lai atbilstu sarežģītām funkcionālām vajadzībām.

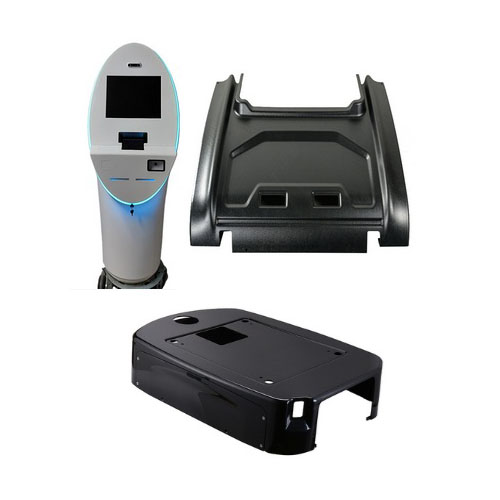

Tipiski vakuuma formētu mašīnu korpusu lietošanas scenāriji

1. Rūpnieciskās automatizācijas iekārtas: vadības kārbu korpusi, paneļu vāki, sensoru korpusi utt.
2. Mērinstrumenti un testēšanas iekārtas: pārnēsājamo instrumentu korpusi, testēšanas iekārtu paneļi un pārbaudes logi.
3. Medicīnas ierīces: bezkontakta korpusi, iekārtu paneļi un aizsargpārsegi (izvēlieties materiālus atbilstoši medicīnas standartiem).
4. Pārtikas un iepakošanas iekārtas: mašīnu korpusu pārsegi, vadu sliedes pārsegi un aizsargi.
5. Patēriņa un komerciālās iekārtas: kioski, displeju iekārtas un pašapkalpošanās mašīnu korpusi.
