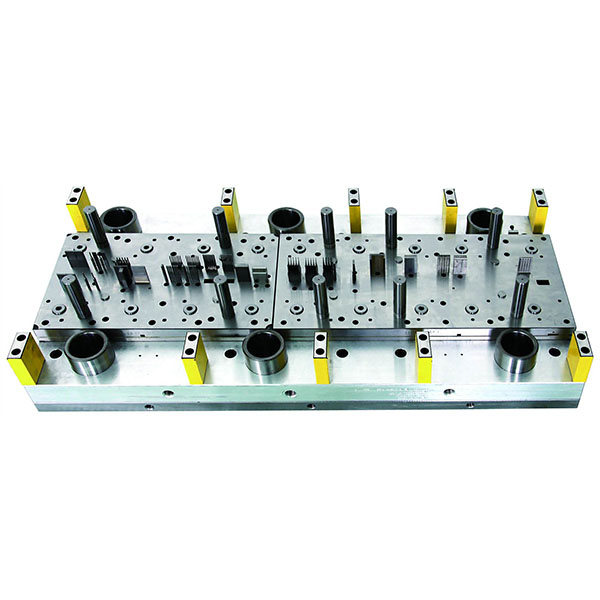

ātrdarbīga preses matrice precīzai liela apjoma ražošanai

ātrgaitas preses matricas ir optimizētas attiecībā uz konstrukcijas stingrību, nodilumizturību, eļļošanu un skaidu evakuācijas dizainu, lai nodrošinātu dimensiju precizitāti, virsmas kvalitāti un ilgu kalpošanas laiku ātrgaitas štancēšanas apstākļos, un tās parasti izmanto elektronisko korpusu, ierīču paneļu, mazu automobiļu detaļu un citu liela apjoma komponentu ražošanā.

Ātrgaitas presēšanas formu galvenās īpašības:

1. ātrdarbīga ražošana: matrice ir projektēta kopā ar padeves sistēmām un presēm, lai atbilstu ātrdarbīgām presēšanas ciklām, nodrošinot augstu ražīgumu uz vienu laika vienību un piemērotību automatizētām ražošanas līnijām.
2. augsta precizitāte un stabilitāte: precīza vadība, pielāgojums un atsperes kompensācija nodrošina kritisko izmēru, piemēram, izgriešanas, caurumošanas un lieces, atkārtojamību.
3. izturība pret nodilumu un ilgmūžība: galvenajām detaļām izmantots augstas izturības pret nodilumu presēšanas formu tērauds ar termisko apstrādi un virsmas apstrādi (piemēram, nitridēšana vai PVD pārklājumi), lai samazinātu nodilumu un pielipšanu, uzlabojot presēšanas formas kalpošanas laiku.
4. Optimizēta eļļošana un skaidu evakuācija: eļļošanas metodes un kanāli ir optimizēti ātrdarbīgiem apstākļiem; presēšanas struktūras arī atvieglo skaidu noņemšanu un izmešanu, lai samazinātu sastrēgumus un negaidītus apstājumus.
5. automatizācijas saderība: saderīgs ar nepārtrauktas/progresīvās presēšanas formām, pārneses formām vai integrāciju ar automatizētām padeves un apstrādes sistēmām, lai samazinātu manuālo iejaukšanos.

piemēroti matriču tipi ātrdarbīgām preses matričām:

1. progresīvās/daudzstaciju preses formas: piemērotas ārkārtīgi augstas ražīguma un cikla ātruma prasībām, ļaujot sloksni veidot secīgi vairākās stacijās.
2. pārneses matrice: piemērota sarežģītai formēšanai vai daudzass operācijām un var tikt savienota ar specializētu padeves aprīkojumu.
3. saliktā matrice: veic vairākas darbības vienā gājienā, piemērota vienkāršākām detaļu struktūrām, kurām nepieciešama augsta efektivitāte.
4. dziļās velmēšanas matrice: izmanto ātrdarbīgās ražošanas līnijās, kur nepieciešamas ātras un stabilas dziļās velmēšanas operācijas, bieži kombinējot ar specializētiem hidrauliskajiem vai servo vadības procesiem.

materiāla un termiskās apstrādes ieteikumi:

1. parastie die tēraudi: skd11, h13, s45c utt., ar materiāla izvēli un termisko apstrādi atbilstoši detaļas funkcijai.
2. virsmas pastiprināšana: kritiskām perforatoru, dobumu un vadības detaļām ieteicams izmantot nitridēšanu, karbonitridēšanu vai PVD pārklājumus, lai uzlabotu pretestību pret pielipšanu un nodilumu.
3. ņemiet vērā eļļošanas saderību: virsmas apstrādei jābūt saderīgai ar ražošanā izmantotajām eļļām, lai izvairītos no pārklājuma atslāņošanās vai eļļošanas kļūmēm.

projektēšanas un procesa kontroles galvenie punkti:

1. klīrenss un malu apstrāde: ātrgaitas apstākļos precīzi kontrolējiet izgriešanas klīrensu un malu noapaļojumus, lai nodrošinātu sekcijas kvalitāti un samazinātu izgriešanas spēka svārstības.
2. atspringuma kompensācija un stingrība: projektējiet atsperes kompensāciju, pamatojoties uz materiāla īpašībām un lieces rādiusu, lai uzlabotu leņķa un savienojuma precizitāti; nodrošiniet pietiekamu matricas bloku un vadu stingrību, lai samazinātu vibrāciju.
3. Blankholder spēks un vibrāciju kontrole: saprātīgi projektējiet blankholder spēku un buferizācijas ierīces, lai izvairītos no viļņiem, krunkām vai lokāliem plīsumiem augstā ātrumā; ja nepieciešams, izmantojiet vibrāciju slāpēšanas vai stabilizācijas ierīces.
4. skaidu noņemšana, izmešana un dzesēšana: efektīva skaidu noņemšana un izmešana ir ļoti svarīga pie augsta cikla ātruma, un, lai saglabātu dimensiju stabilitāti, ir nepieciešami temperatūras paaugstināšanās kontroles pasākumi.
5. drošība un uzraudzība: ieteicams integrēt formu spēka uzraudzību, tiešsaistes pārbaudi vai sloksnes pārtraukuma noteikšanu, lai nodrošinātu iekārtu un procesa stabilitāti.
