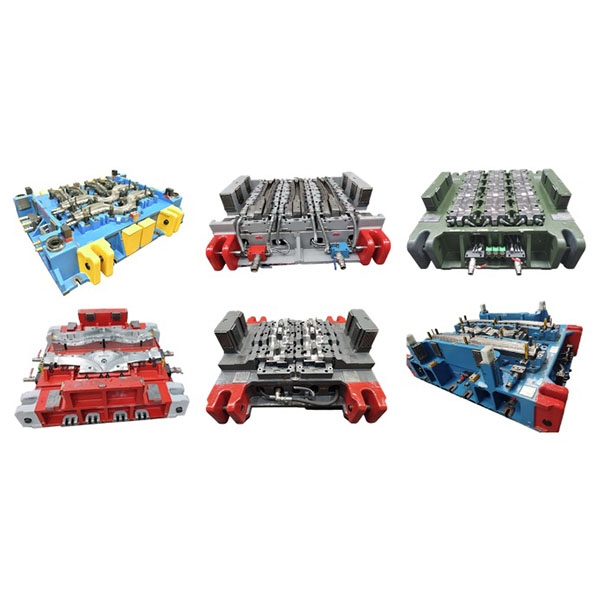

karstā štancēšanas matriču projektēšana un pasūtījuma instrumentu izgatavošana

Karstā štancēšanas matricas tiek plaši izmantotas automobiļu konstrukcijas detaļu, drošības detaļu un citu detaļu ražošanā, kurām nepieciešamas gan augsta izturība, gan vieglums.

Karstā štancēšanas formu galvenās īpašības:

1. Integrēta augsttemperatūras formēšana un rūdīšana: Matrice un process nodrošina ciešu sildīšanas, formēšanas un rūdīšanas integrāciju, lai garantētu detaļas izturības un plastiskuma prasības.
2. Precīzi izmēri un konsekvence: pateicoties precīzām dobumām un atbilstošam siltuma vadības dizainam, gatavās detaļas iegūst stabilu ģeometriju, stingras formas un pozīcijas pielaides un labu savietojamību.
3. Augstas temperatūras un nodilumizturīgs dizains: izvēlieties karstumizturīgus un nodilumizturīgus formu materiālus un piemērojiet atbilstošus termiskās apstrādes un virsmas apstrādes procesus, lai uzlabotu formu kalpošanas ilgumu.
4. Procesa izsekojamība un stabilitāte: atbalsta procesa parametru reģistrēšanu un tiešsaistes uzraudzību masveida ražošanā, atvieglojot kvalitātes izsekojamību un anomāliju analīzi.

Karstā štancēšanas formām piemēroti materiāli un detaļu veidi:

1. Parastie materiāli: karstā formēšanas tēraudi (piemēram, martensīta oglekļa tēraudi), daži augsti leģēti tēraudi un alumīnija sakausējumi, kas pielāgoti procesam; konkrētie materiāli jāizvēlas, pamatojoties uz formēšanas un rūdīšanas veiktspējas novērtējumiem.
2. Tipiskas detaļas: slodzes nesošās un sadursmes detaļas (B-pīlāri, sānu sliekšņi, šķērssijas utt.), augstas izturības konstrukcijas detaļas un drošības detaļas, kam nepieciešama augsta izturība un stingrība.

Projektēšanas un ražošanas galvenie punkti:

1. Siltuma vadība un temperatūras kontrole: presformām jābūt aprīkotām ar efektīviem dzesēšanas un sildīšanas kanālu dizainiem, lai nodrošinātu vienmērīgu temperatūras lauku formēšanas laikā un ļautu ātri atdzesēt.
2. Dobuma precizitāte un kompensācijas konstrukcija: ņemiet vērā materiāla termisko izplešanos un rūdīšanas saraušanos; izstrādājiet atbilstošus dobuma kompensācijas un dimensiju prognozēšanas modeļus.
3. Fiksēšanas un nostiprināšanas mehānismi: Uzticama fiksēšana un nostiprināšana novērš lokšņu slīdēšanu, deformēšanos vai krunkošanos sildīšanas laikā, nodrošinot formēšanas kvalitāti.
4. Virsmas un materiālu apstrāde: Matricas virsmām jāizmanto nitridēšana, pārklājumi vai citi nodiluma un pretsaistīšanās pasākumi, lai samazinātu materiāla pielipšanu un nodilumu, vienlaikus atvieglojot tīrīšanu un apkopi.

Kvalitātes kontrole un izmēģinājuma pārbaude:

1. Izmēģinājuma testēšana: Izmēģinājuma laikā pirmajam izstrādājumam jāpārbauda izmēri, mikrostruktūra, cietība, izskats un funkcionalitāte, lai apstiprinātu procesa gaitu un formu konstrukciju.
2. Tiešsaistes uzraudzība: Ieteicams uzraudzīt sildīšanas temperatūru, formēšanas ātrumu, temperatūru formā un dzesēšanas parametrus, kā arī reģistrēt galvenos datus izsekojamībai.
3. Procesa optimizācija: Pamatojoties uz izmēģinājuma rezultātiem, pielāgojiet sildīšanas stratēģijas, skavas secības un dzesēšanas kanālu parametrus, lai uzlabotu ražīgumu un pagarinātu matricas kalpošanas laiku.
