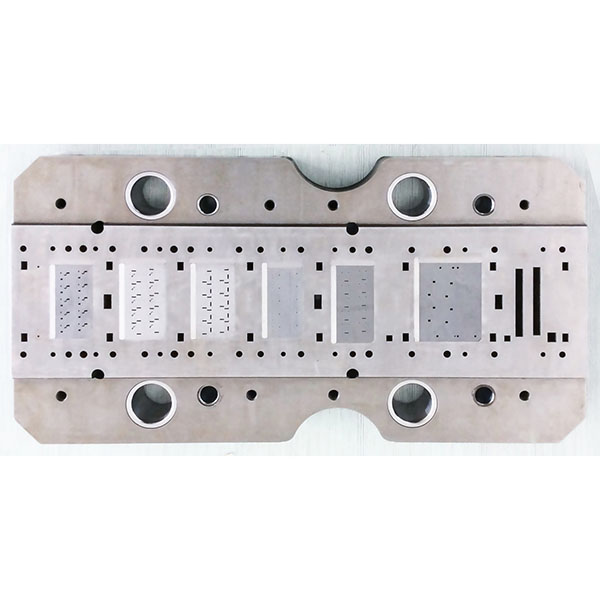

IC iepakojuma štancēšanas matricas precīzijas elektronikai

IC iepakojuma štancēšanas matricas var integrēt ar automātisko padevi un pakārtotajiem procesiem, un tās ir piemērotas tādiem ražošanas veidiem kā progresīvās, pārneses vai saliktās matricas.

IC iepakojuma štancēšanas matriču galvenās īpašības un piemērošanas joma

1. Augstas precizitātes formēšana: precīza vadība, klīrensa kontrole un atsperes kompensācija nodrošina atkārtojamību un stabilas pielaides kritiskajiem izmēriem izgriešanā, caurumošanā un liešanā.
2. Nodilumizturība un ilgs kalpošanas laiks: galvenajās detaļās izmantots augstas nodilumizturības štancēšanas tērauds, kas apvienots ar termisko apstrādi un virsmas pastiprinājumu (piemēram, nitridēšanu vai PVD pārklājumu), lai samazinātu nodilumu un pielipšanu.
3. Ātrdarbīga stabila jauda: matricas struktūra ir optimizēta sadarbībā ar padeves sistēmām un presēm, lai nodrošinātu augstas cikliskas ražošanas iespējas un samazinātu dīkstāves laiku vai defektu skaitu.
4. Piemērotās detaļas: Parasti izmanto izgriešanai un formēšanai svina rāmjiem, termināļiem/tapām, siltuma izkliedētājiem un citiem metāla atbalstiem iepakojumam.
5. Veidņu veidi: pieejamas progresīvās veidnes, pārneses veidnes vai saliktās veidnes, kas tiek izvēlētas atbilstoši detaļas sarežģītībai un ražošanas apjoma prasībām.

Materiāli, dizains un apkalpošanas punkti IC iepakojuma štancēšanas diegiem

1. Materiāli un termiskā apstrāde: Parastie die tēraudi ir SKD11 un H13; rūdīšanas un atlaidināšanas procesi tiek piemēroti atbilstoši detaļas īpašībām, lai nodrošinātu izturību un stingrību.
2. Virsmas nostiprināšana un saderība ar smērvielām: uz dobumiem, stempjiem un vadības komponentiem uzklāj nitridēšanas, karbonitridēšanas vai PVD pārklājumus un nodrošina, ka pārklājumi ir saderīgi ar ražošanas smērvielām, lai novērstu delamināciju.
3. Procesa kontroles galvenie punkti: precīzi kontrolējiet izgriešanas klīrensu un malu nošķautumus, projektējiet atsperes kompensāciju un pietiekamu stingrību, optimizējiet skaidu noņemšanas un izmešanas struktūras un īstenojiet temperatūras kontroles vai dzesēšanas pasākumus, lai saglabātu dimensiju stabilitāti.
4. Kvalitāte un serviss: Nodrošiniet matricas konstrukcijas pārskatīšanu, paraugu izmēģināšanu un ražošanas validāciju; veiciet stingru dimensiju pārbaudi pirms piegādes un piedāvājiet uzstādīšanas atbalstu uz vietas un turpmākus apkopes ieteikumus, lai palīdzētu klientiem ātri sasniegt stabilu masveida ražošanu.
