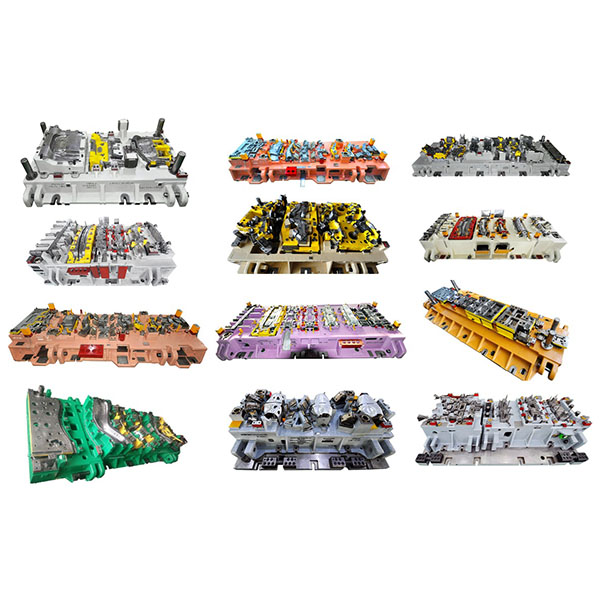

daudzstaciju pārneses štancēšanas matrice

daudzstaciju pārneses štancēšanas matrice liela apjoma ražošanai

Daudzstaciju pārneses štancēšanas matrice ir matricas sistēma, kurā vienā matricas rāmī ir uzstādītas vairākas neatkarīgas apstrādes stacijas, un detaļas tiek pārnestas no vienas stacijas uz nākamo starp sitieniem, izmantojot pārneses mehānismus, lai tās pakāpeniski veidotu.

Apraksts

Daudzstaciju pārneses štancēšanas matrice apvieno pārneses formēšanas procesa elastīgumu ar iespēju veikt paralēlu apstrādi vairākās stacijās, tādējādi tā ir piemērota liela izmēra vai vidēja biezuma metāla detaļu ražošanai, kurām nepieciešami vairāki sarežģīti formēšanas posmi, apgriešana/rotācija vai daudzpusēja apstrāde.

Daudzstaciju pārneses štancēšanas matricas galvenās iezīmes un priekšrocības:

  1. Procesa elastība: katru staciju var neatkarīgi konfigurēt formēšanai, caurumošanai, liešanai, apgriešanai/rotācijai vai montāžas darbībām, atvieglojot sarežģītu ģeometriju un daudzpusēju apstrādi.
  2. Uzlabota ražība: neatkarīgas stacijas ļauj optimizēt formēšanas apstākļus, samazinot koncentrētas deformācijas spriedzi un palielinot gatavo detaļu izlaides rādītājus.
  3. Mērogojama jauda: katrā stacijā var izmantot paralēlu dobumu dizainu vai paralēlu staciju izkārtojumu, lai sabalansētu ražošanas jaudu un procesa prasības.
  4. Automatizējams: kombinācijā ar robotiem vai pārvietošanas mehānismiem var panākt automātisku padevi, indeksēšanu/pārvietošanu, izmešanu un kraušanu, samazinot darbaspēka izmaksas.
  5. Piemērots lielām detaļām un dziļai stiepšanai: salīdzinot ar progresīvajām matricām, pārvietošanas matricas ir piemērotākas dziļi stieptu, liela izmēra vai daudzvirzienu veidotu detaļu stabilai apstrādei.

Daudzstaciju pārvietošanas štancēšanas formu piemērošanas scenāriji:

  1. Automobiļu strukturālās detaļas, apgaismes korpusi, šasijas detaļas un siltuma vairogi, kam nepieciešami vairāki sarežģīti formēšanas posmi vai dziļā izvilkšana.
  2. Detalēm, kurām nepieciešama starpposma apgriešana/rotācija, lokalizēta fiksēšana vai montāža/metināšana formā.
  3. Detalēm ar lieliem viengabala izmēriem vai detaļām, kurām lentes padeve progresīvā štancē nav praktiska.

Konstrukcijas galvenās iezīmes un procesa apsvērumi:

  1. Pārvietošana un pozicionēšana: Pārvietošanas mehānismiem (satvērējiem, stieņiem, robotiem vai rotācijas galdiem) jānodrošina augsta pozicionēšanas precizitāte, lai izvairītos no kumulatīvām kļūdām. Pozicionēšanas tapas un fiksēšanas sistēmām jāgarantē atkārtojama pozicionēšana visās stacijās.
  2. Spēku līdzsvars: Matricas struktūrai jānodrošina stingrība, spēku saprātīga sadale starp stacijām un vienota izmešanas sistēma, lai novērstu deformāciju vai detaļu iesprūšanu.
  3. Staciju izkārtojums: Stacijas jāizkārto atbilstoši procesa sarežģītībai un telpas prasībām; vajadzības gadījumā jāizmanto modulāras vai nomaināmas dobumu plāksnes, lai atvieglotu apkopi un pārkonfigurēšanu.
  4. Griešanas malas un klīrensa kontrole: Griešanas malu vienveidība visās stacijās tieši ietekmē dimensiju stabilitāti un malu kvalitāti; nepieciešama stingra ražošanas un montāžas pielaides kontrole.
  5. Skaidu noņemšana un eļļošana: lieliem veidņu korpusiem izstrādājiet efektīvus skaidu noņemšanas kanālus un eļļošanas sistēmu, lai pagarinātu griešanas malu kalpošanas laiku un nodrošinātu ražošanas stabilitāti.
