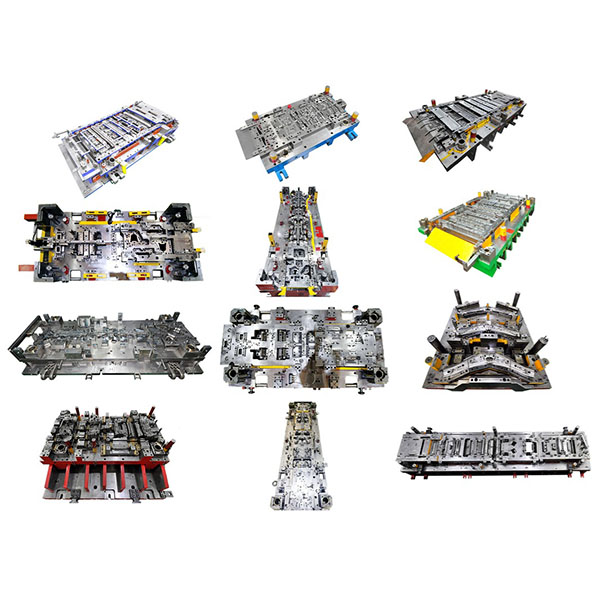

progresīvā štancēšanas matrice metāla korpusiem un skavām

Progresīvā štancēšanas procesa ir piemērots ātrai, nepārtrauktai masveida ražošanai un ļauj efektīvi ražot sarežģītas, daudzfunkcionālas plānas loksnes detaļas, izmantojot vienu štancēšanas komplektu un vienu padeves līniju. Progresīvās štancēšanas tiek parasti izmantotas, lai ražotu mazus korpusus, kontaktdetāļas, atsperes skavas, elektronisko aizsargu vākus un citas detaļas, kurām nepieciešama augsta taktēšanas ātruma un stabili izmēri.

Progresīvo presēšanas procesu galvenās iezīmes:

1. Augsta ātruma un liela jauda: nepārtraukta ruļļu padeve un paralēla staciju darbība nodrošina ļoti īsus cikla laikus un stabilu ražošanas apjomu, kas piemērots vidēja un liela apjoma ražošanai.
2. Augsta procesa integrācijas pakāpe: vairākas operācijas tiek veiktas secīgi uz lentes, samazinot starpoperāciju apstrādi un manuālo iejaukšanos, uzlabojot ražību un samazinot darbaspēka izmaksas.
3. Laba konsekvence un savietojamība: precīza matricas konstrukcija un uzticama novietošana nodrošina vienādas detaļu dimensijas un ģeometriju, atvieglojot turpmāko montāžu un savietojamību.
4. Skaidras izmaksu priekšrocības: zemas vienības ražošanas izmaksas un augsta materiāla izmantojamība; amortizācija ilgstošas matriču ekspluatācijas laikā vēl vairāk samazina vienības ražošanas izmaksas masveida ražošanā.
5. Kompakta struktūra: salīdzinot ar pārneses presformām, progresīvās presformas parasti ir kompakti un aizņem mazāk platības, tādēļ tās ir piemērotas ātrdarbīgām presēm un automatizētām ražošanas līnijām.

Progresīvo presformu piemērotās detaļas un lietošanas scenāriji:

1. Automašīnu detaļas: savienotāji, fiksatori, skavas, elektronisko komponentu aizsargi utt.
2. Elektronika un elektriskās ierīces: bateriju kontaktu sloksnes, termināļu savienotāji, sensoru korpusi, mazi korpusi utt.
3. Sadzīves tehnika un patēriņa preces: dekoratīvās detaļas, stiprinājumi, durvju eņģu detaļas, paneļu kronšteini utt.
4. Metālapstrādes un rūpnieciskās detaļas: mazas atloksnes, blīves, savienojuma plāksnes un citas daudzposmu veidotas plānas loksnes detaļas.
5. Piemērotas lietošanas iespējas: nepārtrauktas ražošanas vidē, kurā ir svarīgs cikla laiks, izmēru stabilitāte un izmaksas.

Ieteicamie materiāli un virsmas apstrāde:

1. Parastie materiāli: auksti velmēts tērauds, nerūsējošais tērauds, varš un vara sakausējumi, alumīnija sakausējumi un citi auksti veidojami lokšņu metāli. Materiāla kvalitātei un biezumam jāatbilst matricas dizainam, izvilkšanas attiecībām un štancēšanas procesam.
2. Virsmapārklājumi: var piemērot pēcapstrādi, piemēram, galvanizēšanu, ķīmisko pārklājumu, krāsošanu, e-pārklājumu un anodizēšanu (alumīnijam); izvēlieties apstrādi atbilstoši korozijas izturības, vadītspējas un izskata prasībām.
3. Konstrukcijas atbilstība: Pirms materiālu un virsmas apstrādes izvēles novērtējiet detaļas formējamību un savietojamību ar turpmākajiem procesiem, lai neietekmētu štancēšanas kvalitāti vai montāžas veiktspēju.

Galvenie punkti presēšanas formu konstrukcijā un ražošanā:

1. Staciju izkārtojums un sloksnes izvietojums: izkārtojiet stacijas tā, lai optimizētu materiāla izmantošanu un darbības secību, kontrolējiet izvilkšanas attiecības un sloksnes ģeometriju, lai samazinātu defektus.
2. Precizitāte novietošanā un vadīšanā: izmantojiet precīzus vadības stabus, uzmavas un novietošanas elementus, lai nodrošinātu sinhronizētu novietošanu un apstrādes precizitāti visās stacijās.
3. Griešanas malas un atstarpes dizains: Iestatiet atbilstošas atstarpes un griešanas malas rādiusus atkarībā no materiāla un biezuma, lai pagarinātu instrumenta kalpošanas laiku un uzlabotu griešanas kvalitāti.
4. Eļļošana un atgriezumu apstrāde: izstrādājiet efektīvas eļļošanas shēmas un atgriezumu/izmešanas ceļus, lai novērstu materiāla pielipšanu, skrāpējumus un sastrēgumus, nodrošinot nepārtrauktu darbību.
5. Izmēģinājums un regulēšana: Die izmēģinājuma laikā veiciet pirmās detaļas pārbaudi un cikla regulēšanu; nepieciešamības gadījumā pielāgojiet staciju secību, buferizāciju un sloksnes noņemšanas mehānismus, lai stabilizētu ražošanas apjomu.

Procesa kontrole un kvalitātes nodrošināšana:

1. Pirmā izstrādājuma pārbaude: Pēc izmēģinājuma veiciet pirmā izstrādājuma izmēru, izskata un funkcionalitātes pārbaudi, lai apstiprinātu formu un procesa parametrus.
2. Tiešsaistes uzraudzība: piemērojiet štancēšanas parametru uzraudzību, automātisko skaitīšanu un kritisko izmēru paraugu pārbaudi, lai nekavējoties atklātu anomālijas un samazinātu defektu skaitu.
3. Apkope: Regulāri pārbaudiet griešanas malu nodilumu, vadu savienojumus un eļļošanas stāvokli; nomainiet patēriņa materiālus saskaņā ar plānu un reģistrējiet diega lietošanas ilgumu.
4. Izsekojamība: Izveidojiet partiju un pārbaudes reģistrus, lai atvieglotu problēmu izsekošanu un nepārtrauktu uzlabošanu.
