termoplastiskas injekcijas veidā veidotas patēriņa elektronikas detaļas

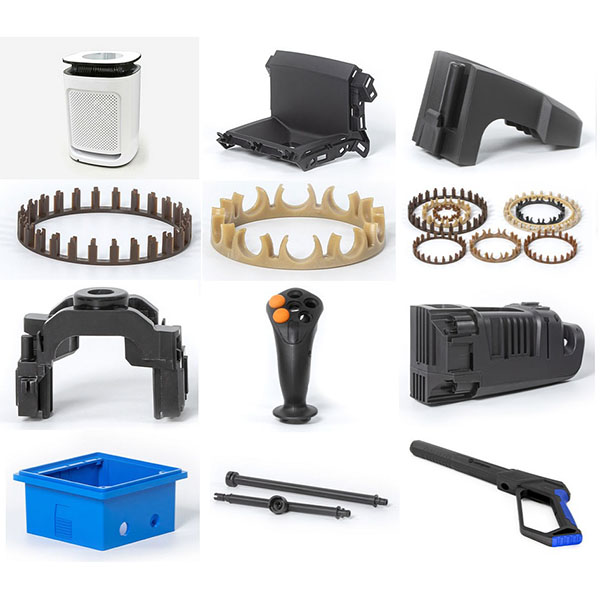

Termoplastiskās injekcijas veidā veidotas patēriņa elektronikas detaļas tiek ražotas no inženierijas termoplastiskiem materiāliem, izmantojot injekcijas veidņošanu un sekundāras apstrādes metodes, un tās plaši izmanto kā strukturālas un kosmētiskas detaļas patēriņa elektronikas ierīcēs, piemēram, viedtālruņos, planšetdatoros, valkājamos ierīcēs, austiņās, tālvadības pultīs, lādētājos un viedās mājas terminālos.

Tipiski termoplastisko injekcijas formēto patēriņa elektronikas detaļu pielietojumi:

1. Korpusi un šasijas struktūras: aizmugurējie vāki, priekšējie rāmji, apmales, atbalsta rāmji un citas ārējās strukturālās detaļas, kas nes un aizsargā elektroniskos moduļus.
2. Paneļi un taustiņi: funkciju taustiņi, skārienjūtīgie taustiņu rāmji, bīdāmie un nospiežamie mehānismi, kam nepieciešama vienmērīga sajūta un izturība pret nodilumu.
3. Saskarnes un atbalsta detaļas: USB/Type-C/HDMI porti, SIM karšu slotiņas, skaļruņu restes un antenu kronšteini.
4. Piesprādzēšanas un vadības detaļas: atbalsta stieņi, fiksatori, vadības stabiņi un kronšteini, kas nodrošina uzticamu pozicionēšanu un montāžas savienojumus.
5. Siltuma un struktūras gaisa plūsmas detaļas: gaisa vadi, siltuma izkliedētāju kronšteini vai siltuma struktūras, kas sadarbojas ar metāla detaļām (var būt nepieciešami siltuma pildītāji vai siltuma līme).
6. Izolācijas un izolēšanas komponenti: elektriskās izolācijas turētāji, izolācijas starplikas un EMI aizsardzības atbalsti (izmanto kopā ar vadītspējīgiem pildvielām).
7. Hermētiķu un amortizācijas elementi: mīkstie hermētiķu gredzeni, amortizācijas spilventiņi un pretvibrācijas atbalsti.

Bieži izmantotie materiāli un to īpašības:

1. Polipropilēns (PP): zema cena un laba formējamība, piemērots neapgrūtinātiem ārējiem elementiem un iekšējiem gaisa plūsmas komponentiem.
2. Polikarbonāts (PC) un PC sakausējumi: augsta triecienizturība un labas optiskās īpašības, parasti izmanto caurspīdīgiem vai puscaurspīdīgiem korpusiem un displeja logiem.
3. Polioksimetilēns (POM): zema berze, nodilumizturība un dimensiju stabilitāte, piemērots slīdošām detaļām un precīzām aizdarēm.
4. Poliamīds (PA, stikla šķiedras pastiprināts): augsta izturība un siltuma izturība, piemērots strukturālajiem atbalstiem un augstas slodzes komponentiem.
5. Termoplastiskais poliuretāns (TPU): laba elastība, izmanto mīkstajām taustiņām, blīvēm un amortizācijas zonām.
6. Šķidro kristālu polimērs (LCP): augstas frekvences elektriskās īpašības un stabilitāte augstā temperatūrā, piemērots antenu kronšteiniem vai precīzijas savienotājiem.
7. Vadoši/siltuma vadītspējīgi modificēti materiāli: pildīti ar oglekļa melnumu, vara pulveri, sudraba pulveri vai siltuma vadītspējīgām daļiņām, lai atbilstu EMI ekranēšanas vai siltuma vadības prasībām.
8. Ugunsdrošas/laikapstākļiem izturīgas modifikācijas: parasti pievieno ugunsdrošības līdzekļus, UV stabilizatorus vai pretnovecošanās piedevas, lai atbilstu patēriņa elektronikas drošības un uzticamības prasībām.

Ielejamo formu procesa un ražošanas plūsma:

1. Izejvielu sagatavošana: pievieno masterbatch, antioksidantus, ugunsdrošības līdzekļus, krāsvielas un funkcionālos pildvielas saskaņā ar receptūru; nepieciešamības gadījumā žāvē, lai novērstu ar mitrumu saistītus defektus.
2. Ielejumu veidošana: noteikt atbilstošu ielejumu temperatūras profilu, turēšanas/iepakošanas un dzesēšanas ciklus; izmantot karstās padeves, sabalansētu dzesēšanu un precīzijas veidnes, lai nodrošinātu dimensiju stabilitāti.
3. Sekundārā apstrāde: ievietojiet metāla vītņotus ieliktņus, perforējiet, apgrieziet, griežiet ar lāzeru vai ultraskaņas metināšanu un veiciet citus pēcapstrādes procesus, lai izpildītu montāžas prasības.
4. Virsmas apstrāde: krāsošana, galvanizēšana, siltuma pārneses drukāšana, UV drukāšana vai soft-touch pārklājumi, lai uzlabotu izskatu un izturību.
5. Funkcionālā apstrāde: vadītspējīgi pārklājumi, ugunsdroša apstrāde vai lokalizētas virsmas modifikācijas, lai sasniegtu konkrētas funkcijas.
6. Montāža un testēšana: montāža ar elektroniskajiem moduļiem, funkcionālo testu veikšana, izturības testi un galīgā pārbaude pirms nosūtīšanas.
