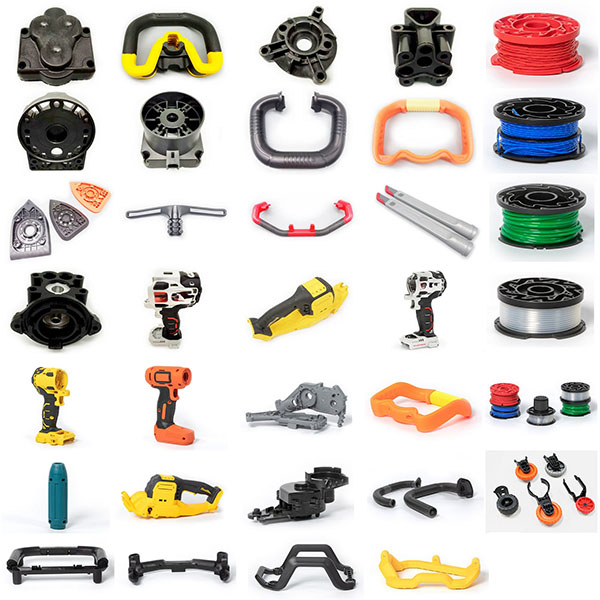

termoplastiskas injekcijas veidā veidotas elektriskā instrumenta detaļas

Termoplastmasas injekcijas veidā veidotas elektriskā instrumenta detaļas apvieno augstu veidošanas efektivitāti, labu apstrādes konsekvenci un spēju realizēt sarežģītas integrētas struktūras, atbilstot stingrajām elektriskā instrumenta prasībām attiecībā uz izturību, drošību, elektriskā izolācija un masveida ražošanu.

Tipiski pielietojumi:

1. Korpusi un rokturi: ietver iekšējos moduļus un nodrošina ergonomisku satvērumu, vienlaikus nodrošinot siltuma izkliedēšanu un pretslīdēšanas īpašības.
2. Pārnesumkārbas vāki un transmisijas strukturālās detaļas: precīzijas struktūras, kas tiek izmantotas, lai izturētu griezes momentu, novietotu gultņus un savienotu ar metāla detaļām.
3. Izolācijas un izolējošās detaļas: izolācijas atbalsti, vadu kanāli un izolācijas starplikas motoriem un elektriskajām detaļām.
4. Slēdži un taustiņu mehānismi: vadības komponenti, kas iztur atkārtotu nospiešanu, nodrošina vienmērīgu taustes sajūtu un atbilst putekļu un ūdens izturības prasībām.
5. Vadības un stiprinājuma detaļas: pārsegi, tapas, vadības stabiņi un kronšteini, kas nodrošina montāžas precizitāti un vibrāciju izturību.
6. Siltuma vadības un ventilācijas struktūras: ventilācijas restes un gaisa vadi, kas darbojas kopā ar iekšējo dzesēšanu, lai optimizētu siltuma vadību.
7. Aizsardzības un amortizācijas komponenti: pārsegi, aizsargvāki un enerģiju absorbējošas polsteres, kas tiek izmantotas, lai aizsargātu instrumentu un lietotāju.

Dizaina apsvērumi un inženierijas jautājumi:

1. Konstrukcijas izturība un sienu biezuma kontrole: saprātīgi sadalīt sienu biezumu un ribas, lai izvairītos no sprieguma koncentrācijas un deformācijas.
2. Montāžas un slodzes virziena dizains: pārsegu, vītņu un atloku dizainā jāņem vērā montāžas secība, slodzes virzieni un izturība pret nogurumu.
3. Siltuma vadība un ventilācijas ceļi: rezervējiet dzesēšanas kanālus un siltuma vadības ceļus lieljaudas instrumentos un nepieciešamības gadījumā izmantojiet siltuma vadītspējīgus materiālus vai siltuma izkliedētāju saskarnes.
4. Elektriskā izolācija un drošības atstarpes: projektējiet izolācijas atstarpes un līzes attālumus atbilstoši sprieguma līmeņiem un rezervējiet vietu zemējumam/ekranēšanai.
5. Vibrācijas un triecienu izturība: materiālu izvēle un konstrukcijas dizains jāpakļauj vibrācijas un triecienu testiem, lai nodrošinātu ilgtermiņa uzticamību.
6. Pēcapstrāde un savienojamās virsmas: rezervējiet apstrādes pielaides kritiskām savienojamām virsmām vai izmantojiet ieliktņus, lai nodrošinātu montāžas pielaides un ilgmūžību.

Liekšanas procesa un ražošanas plūsma:

1. Izejvielu sagatavošana: sajauc masterbatch, pastiprinājuma šķiedras, antipirēnus un funkcionālās piedevas atbilstoši formulai; nepieciešamības gadījumā veic žāvēšanu.
2. Ielejveida liešana: iestatiet atbilstošas ieplūdes temperatūras, turēšanas/iepakošanas profilus un dzesēšanas laikus; izmantojiet piemērotus liešanas temperatūras kontroles un izmešanas mehānismus, lai uzlabotu liešanas konsistenci.
3. Ieliktņu montāža formā vai pēc formēšanas: ja nepieciešami metāla vītņoti ieliktņi vai vadītspējīgi ieliktņi, var izmantot ieliktņu ievietošanu formā vai termisko ievietošanu.
4. Sekundārā apstrāde: frēzēšana, vītņu izgriešana, atgriezumu noņemšana vai pēcapstrādes procesi, piemēram, termiska vai ultraskaņas metināšana, lai izpildītu montāžas prasības.
5. Virsmas apstrāde: krāsošana, smilšu strūklas apstrāde, teksturētas veidnes virsmas veidošana vai mīksta pieskāriena pārklājums, lai uzlabotu sajūtu un izturību.
6. Montāža un testēšana: pēc elektronisko un mehānisko komponentu montāžas veiciet funkcionālos testus, izturības testus un drošības pārbaudes.
